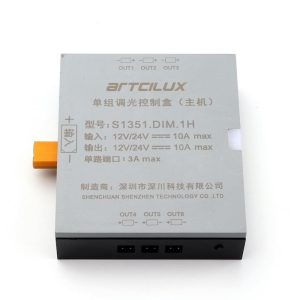

S1351.DIM.1H/1S单色控制器安装

一.产品描述

S1351控制盒使用市场上流行WIFI技术集成的智能化无线控制设备。结合智能物联技术的应用使得LED灯具控制更加智能，随意和简洁，通过智能手机，安装“博洛尼智能”APP软件，配合我司的第三代智能电源，LED灯具便可以控制和查询LED灯具的亮度、开关和场景，同时本控制器可以与市场上流行的智能语音音箱（例如小度音箱，Amazon Alexa，Google Assistant等）结合使用，可以实现语音 控制和查询LED灯具的亮度和开关，同时利用4G网络，本控制盒还支持远程控制和查询LED灯具的亮度和开关。

二.注意事项

1、本控制器，专配合本司的超薄电源使用；

2、本控制器不支持带电拔插，请连接好需要控制的灯具后，再给电源 上电；

3、本控制器安装方式不能叠在一起使用，可以并排使用；

4、本控制器使用本地遥控器控制距离小于6米；

5、本控制器同一空间内使用不超过6个；

6、本控制器上面不可放置其他设备；

三.技术规格

工作电压	DC12V/DC24V	工作温度	-20℃~+50℃
待机功耗	<1W	安装方式	明装式
负载功率	12V/120W,24V/240W	外形尺寸	70mm*60mm*18mm
PWM频率	240Hz	外观颜色	上灰下黑
wifi频率	2.4GHz	亮度等级	1000级
产品亮点	低耗能、感应灵敏、发热低、稳定可靠

注：S1351.DIM.1H控制方式为WIFI+2.4G;S1351.DIM.1S控制方式为2.4G;从机可以通过配置后，通过主机进行远程控制；设置方法见第七项;

四.控制器接口说明

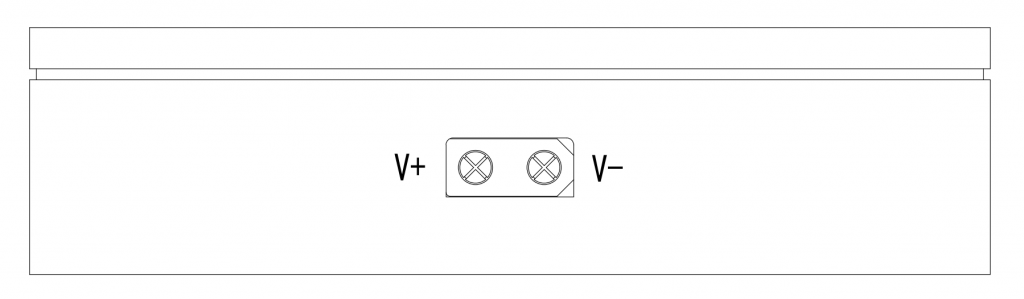

电源输入端口采用DC接插端子，最大输入电流10A，如下图

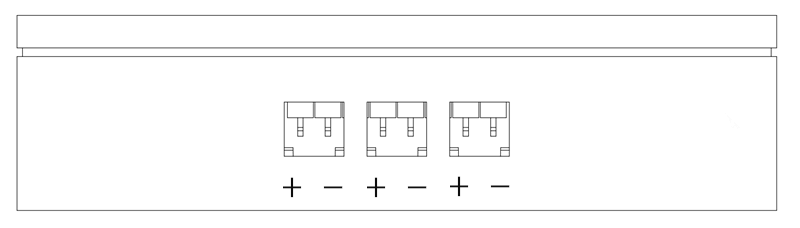

负载输出接口如下图：采用两通道3路并联杜邦端子母头

•

•

五.配网与指示灯说明

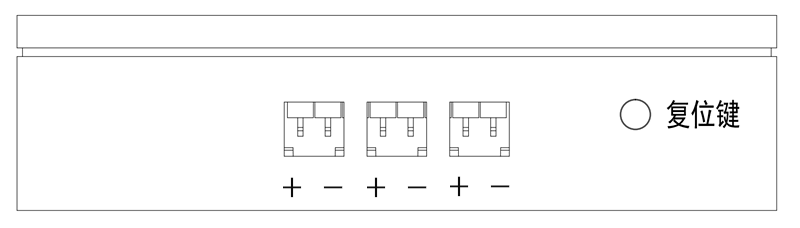

复位按钮

• 短按<1S:进入2.4G配置状态；
• 长按5S：WIFI模块复位；
• 长按10S：控制器恢复出厂设置;

蓝灯：wifi状态指示灯描述

• 快闪（500ms）:设备等待 一键配网；
• 慢闪（2S）:设备等待AP配网；
• 常亮:设备已配置，已连接路由器；
• 灭： 设备已配置，未连接路由器；

RGB三色灯

• 红色：故障灯，设备输出过载或短路；
• 绿色：常亮等待2.4G配网，闪烁有无线通信信号;

OUTPUT:

电源输出口，和电源输入直通，可并联多个控制器

六.控制盒与博洛尼智能App配合使用

1. 到各大软件商城下载并安装”博洛尼智能“APP；
2. 注册一个”博洛尼智能“APP账号；
3. 连接电源，给控制盒上电

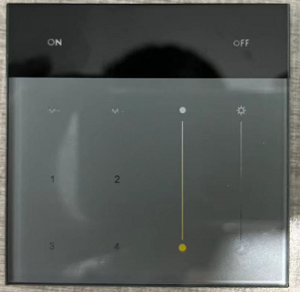

七.控制盒与面板遥控器配合使用

1、控制盒与面板遥控器配合使用
步骤1：控制盒上电30S内或者短按按键，RGB灯的绿灯常亮；
步骤2：选择面板遥控器通道，长按ON键，等到控制盒上的绿灯从常亮到闪烁再到熄灭，放开ON键；
步骤3：选中刚才设置通道后，可以对该通道进行开关（ON/OFF）、亮度操作。
2、S1351.DIM.1H(主机)和S1351.DIM.1S(从机)配合使用
步骤1:从机上电15秒内，或短按(<1秒)从机复位按键，绿灯常亮；
步骤2:短按主机复位按键，待从机灯亮灭三次。
步骤3:打开APP选中主机对应设备，通道会增加一个，选中后，即可通过APP控制。
注意：主从机配对前，需把主从机都复位(长按复位按键10秒)。

八.连接示意图
