技术规格
* 工作电压：DC12V~DC24V
* 外形尺寸：56mm*41mm*18mm

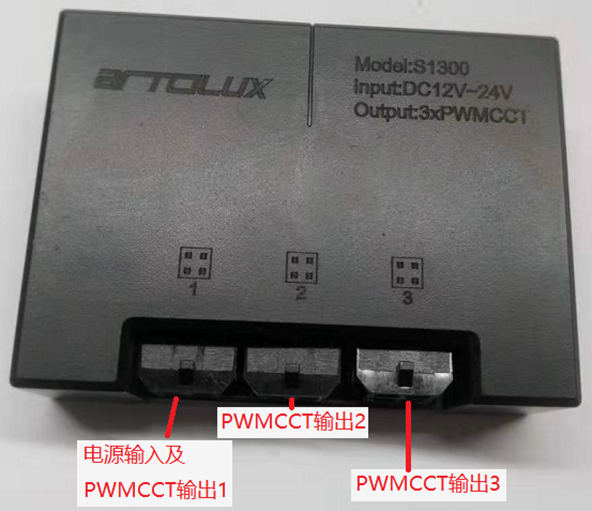

控制盒说明(从左到右)
1号端口必须连接，否则无线接收器不工作

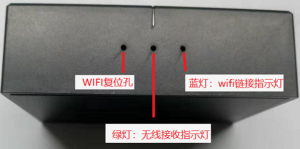

控制盒指示灯说明(从左到右)
复位按钮：智能wifi模块复位按钮 长按5S，wifi模块复位，蓝灯恢复快闪（WIFI快联）或者慢闪（热点配网）；
绿灯：控制盒工作指示灯（上电闪两下），无线信号指示灯（收到无线信号闪烁）；
蓝灯：wifi状态指示灯描述
- 快闪：等待一键配网；
- 慢闪：等待兼容模式配网；
- 常亮：设配已配置，已连接路由器；
- 灭： 设备已配置，未连接路由器；
产品尺寸图&接线安装图

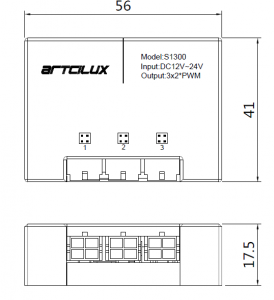

产品尺寸图

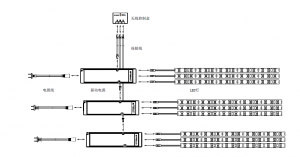

接线安装图-1接3电源

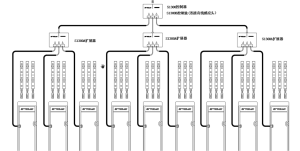

接线安装图-1接9电源
如何接入博洛尼智能APP
步骤1、到软件商城上下载并安装“博洛尼智能”APP；
或者手机扫描如下二维码下载
扫码下载博洛尼智能app
步骤2、注册一个博洛尼智能账号(用手机号注册)；
步骤3、连接电源控制盒，给电源上电，添加连接设备；
- 图一：点击添加设备
- 图二：选择智能双色温II
- 图三：输入当前的WiFi密码
- 图四：根据APP的提示完成配网流程
