图示：
此变压器输出是AC60V，高于安全电压，请勿用手触碰端子
第一代变压器需要手动接线，其接线方法：
1、1号口2号口接220V强电输入，不分零火线
2、3号口4号口接输出，即雾化玻璃端，不分正负极

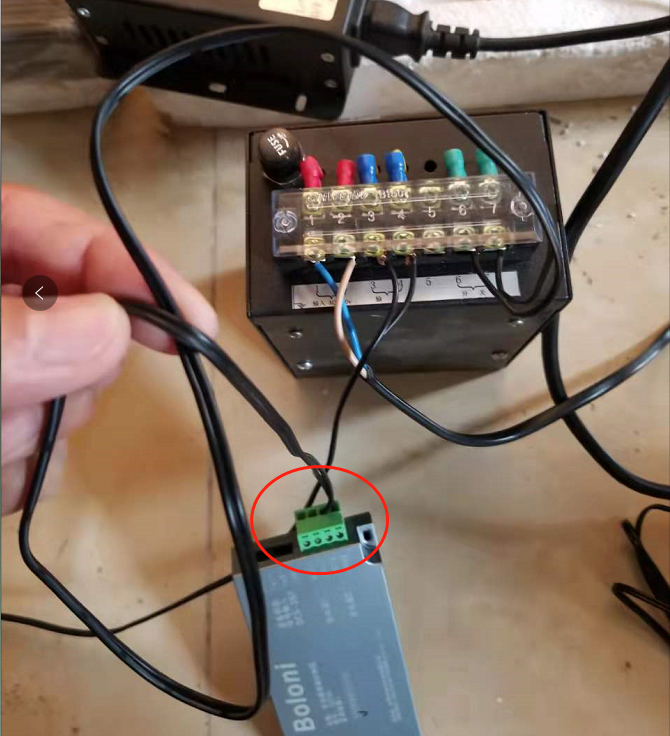

3、6号口7号口接博洛尼S2100控制盒，接法如下：

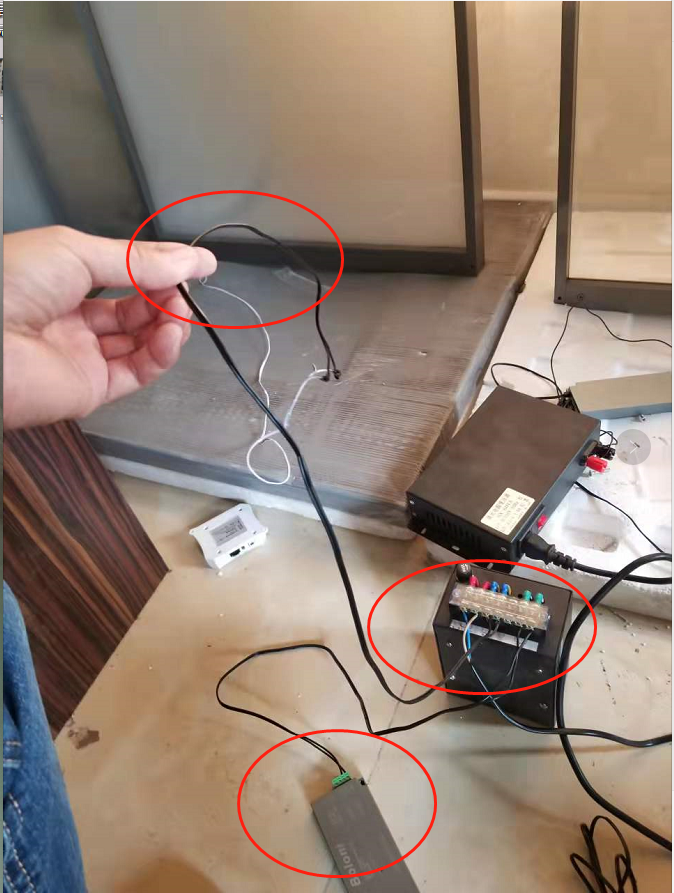

全部的接法图如下：
注意：
1、S2100控制盒需要9-30V供电没有插控制器的灯光电源可用，如果用其它变压器，请注意正负极要对应
2、这个是示意图，实际场地可能有所不同，如遇到问题解决不了，请咨询
如何接入博洛尼智能APP
步骤1、到软件商城上下载并安装“博洛尼智能”APP；
或者手机扫描如下二维码下载
步骤2、注册一个博洛尼智能账号(用手机号注册)；
步骤3、为智能控制盒通电，按照以下图示为设备配置网络；
点击右上角的添加设备入口
选择 控制器s2100AB
接入APP遇到问题，解决请参考如下链接
