智能平移岛台产品升级说明

1.产品说明：因厂家端对控制盒升级至3.0版，岛台与联动水龙头处的控制盒安装方式以及接线方式有所改动。岛台安装方式参照前版文件（智能平移岛台五金与升降水龙头联动说明（二代） – 智能安装技术指南 (veryhome.cn)）本篇主要说明控制盒升级部分以及细化安装步骤。

2.产品组成：

竖移岛台端控制盒（无联动升级水龙头）



















横移岛台端控制盒（含联动升级水龙头）



















3.产品安装注意说明：

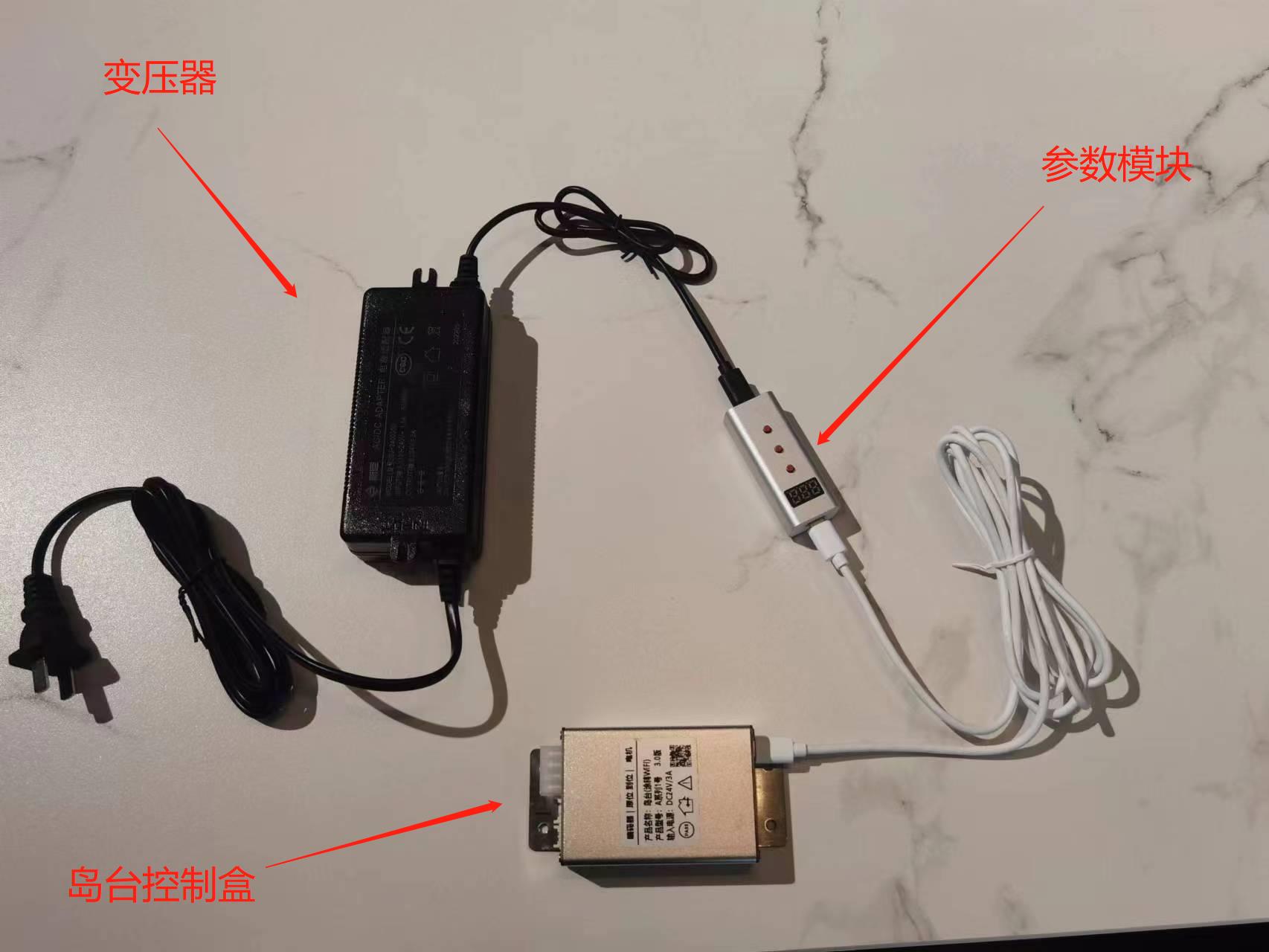

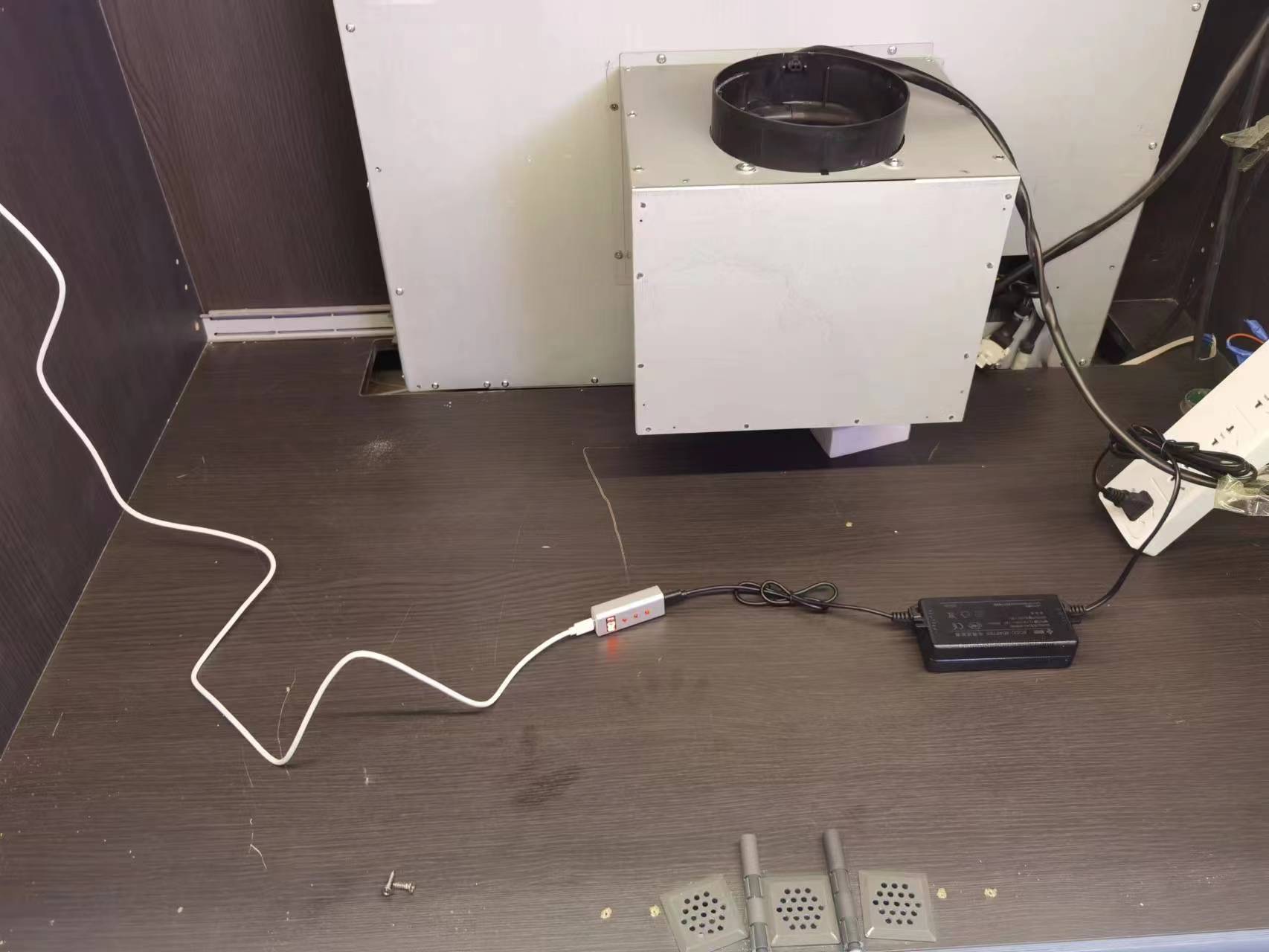

 竖移平移岛台实际接线方式

左端白线接入岛台控制盒，右端接变压器，中间位为配对用参数模块

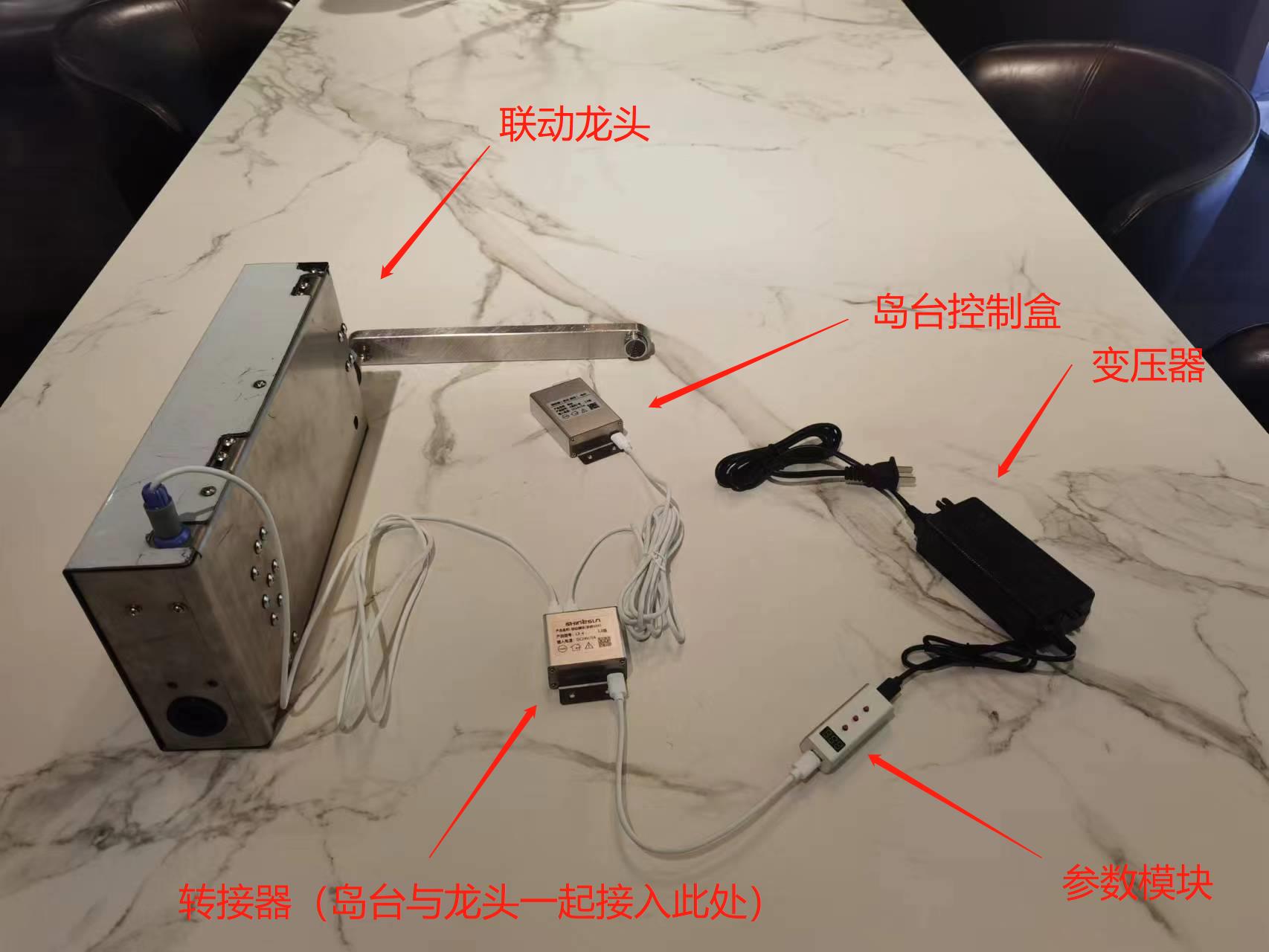

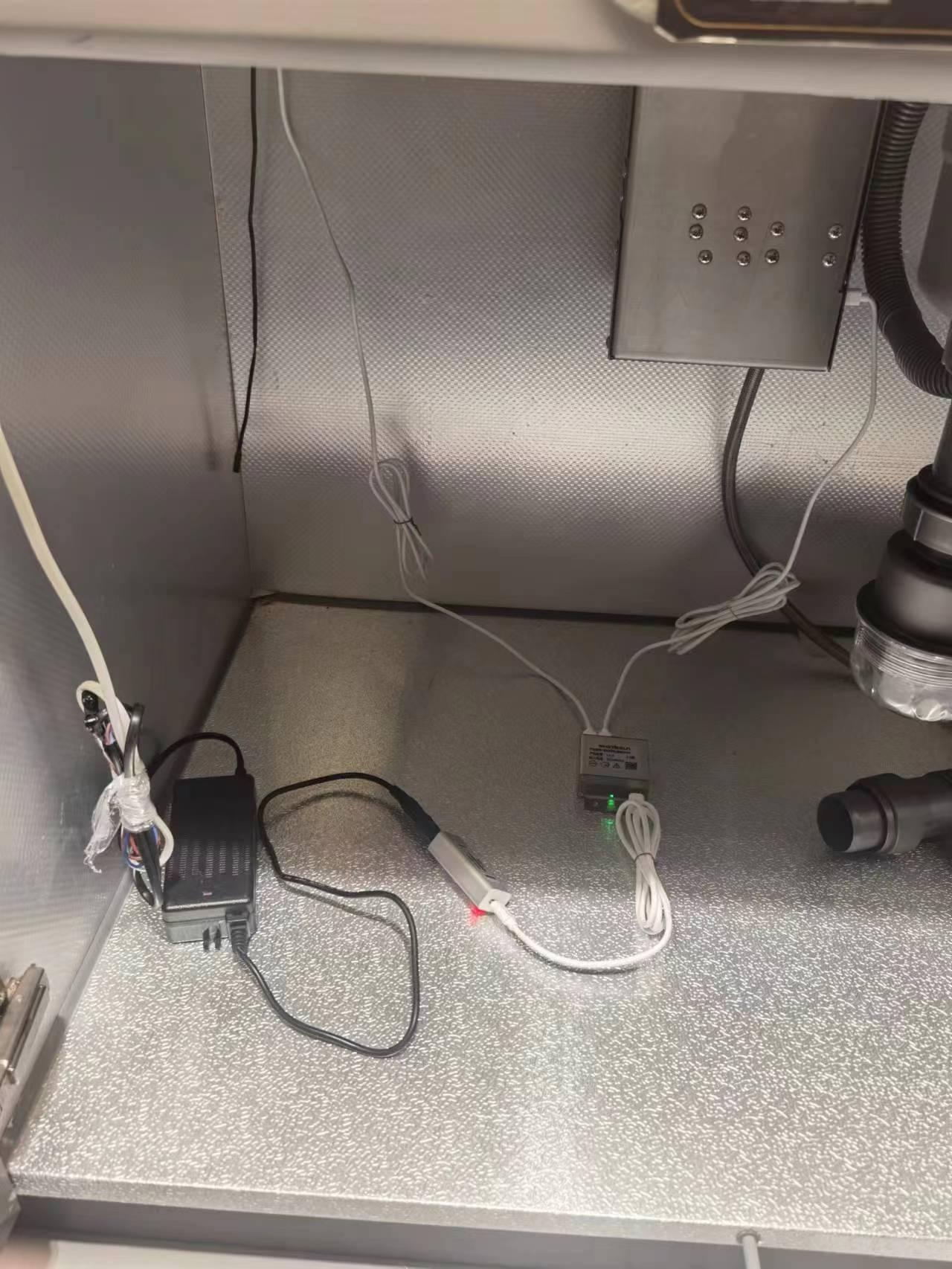

横移平移岛台实际接线方式

左端黑线接入变压器，中间位为配对用参数模块，连接转接器。岛台控制盒以及水龙头一并接入转接器中。

























4. 产品安装视频：

















视频观看顺序：

1. 了解如何更换3.0版控制盒，观看产品组件介绍，每个部分的使用方法
2. 连接岛台遥控器，达到横移竖移的遥控器均能使用
3. 连接WIFI，使用手机配对，设置场景（开启岛台/关闭岛台场景）

5. 产品安装注意事项：

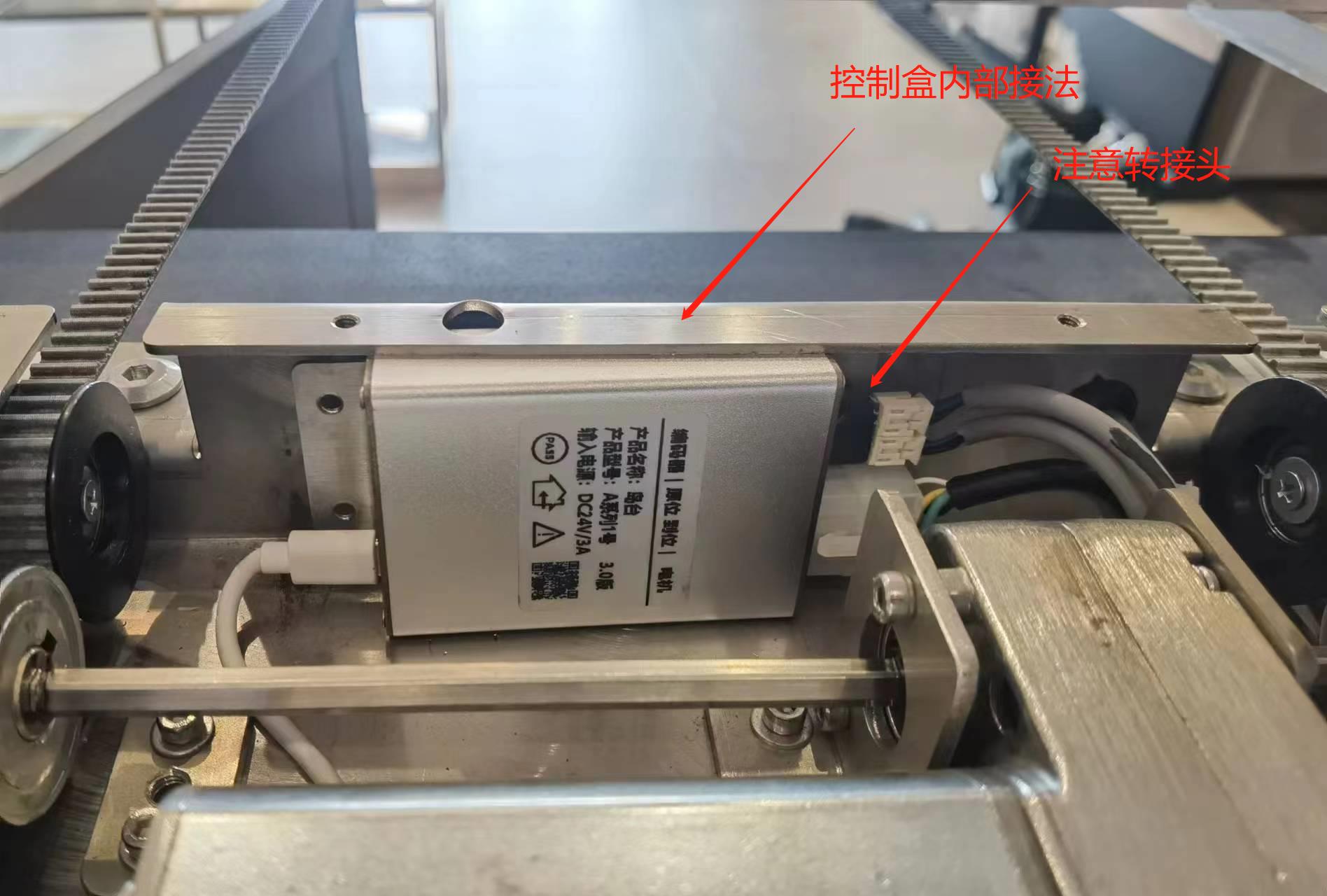

1、限位器有转接头，不能丢了，上下不能接反；

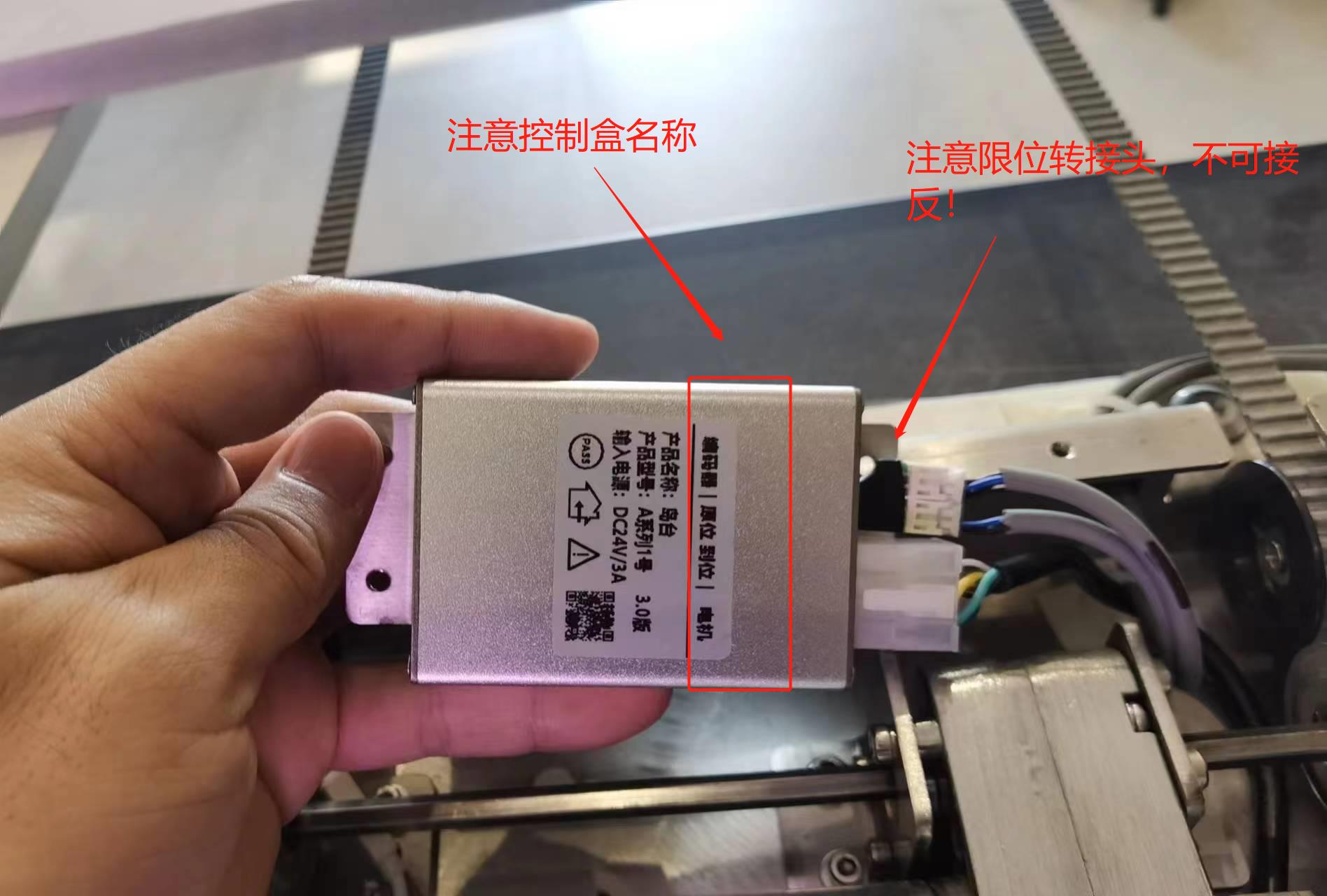

2、电机盒里面的模块如果要更换的话，需要注意，标注有，产品名称：岛台（涂鸦WIFI）的是不带水龙头的，标注有：产品名称：岛台，的是带水龙头的，更换时需要注意。
