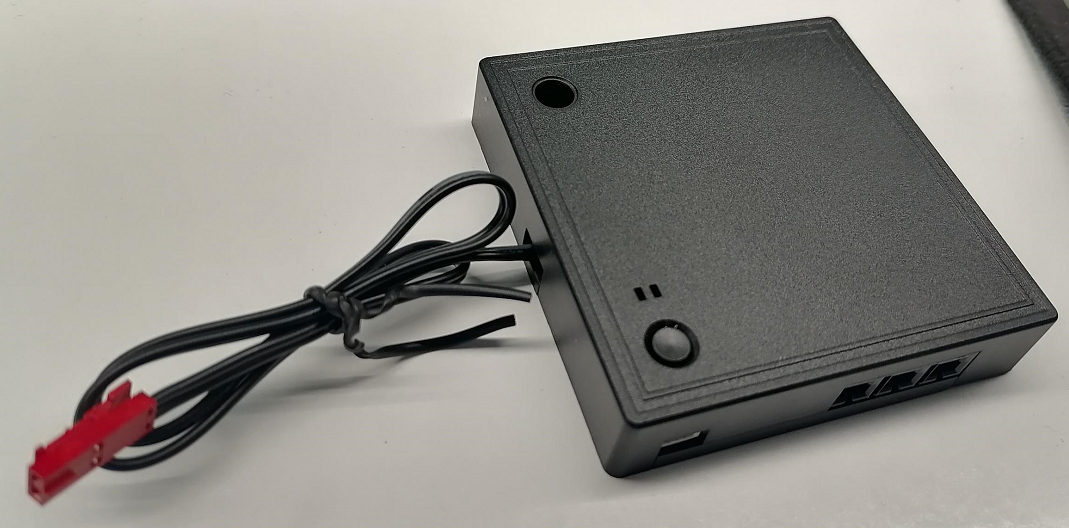

1. 产品描述
S1361控制盒使用市场上流行WIFI技术集成的智能化无线控制设备。结合智能物联技术的应用使得LED灯具控制更加智能，随意和简洁，通过智能手机，安装“博洛尼智能”APP软件，配合我司的第三代色智能电源，LED灯具便可以控制和查询LED灯具的色温，亮度和开关，同时本控制器可以与市场上流行的智能语音音箱结合使用，可以实现语音控制和查询LED灯具的色温，亮度和开关，同时利用4G网络，本控制盒还支持远程控制和查询LED灯具的色温，亮度和开关。
2. 产品亮点
低耗能、感应灵敏、发热低、稳定可靠
3.产品参数
* 工作电压：DC12V/DC24V
* 待机功耗：<1W
* 负载功率：12V/60W，24V/120W
* 工作温度：-20°C~+50°C
* 安装方式：明装式
* 外形尺寸：74mm*74mm*18mm
* 外观颜色：黑色

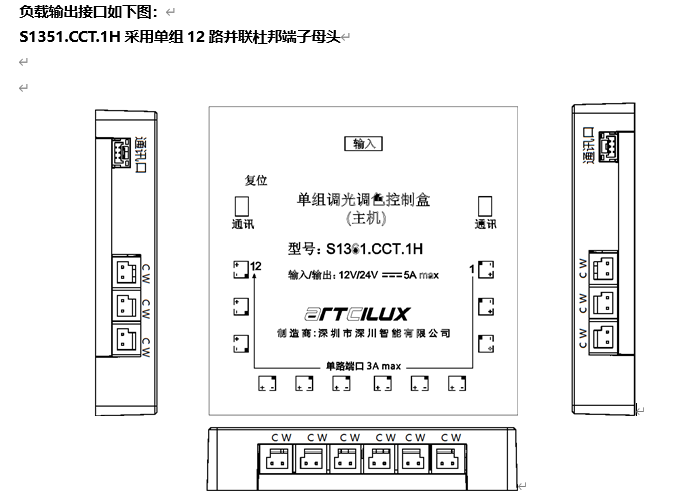

4. 接口图例
5. 指示灯与按键说明
复位按键：短按(100ms内)按键，控制器进入设置状态；长按5S以上，WIFI模组复位；长按10S以上，控制器恢复出厂设置，所有对码的遥控器全被清除，WiFi复位。
蓝色指示灯：（S1361.CCT.2S没有该指示灯）
wifi状态指示灯描述
快闪（500ms）:设备等待 一键配网；
慢闪（2S）:设备等待AP配网；
常亮:设配已配置，已连接路由器；
灭： 设备已配置，未连接路由器；
绿色指示灯：（S1361.CCT.2S没有该指示灯）
绿色：常亮等待2.4G配网，闪烁有无线通信信号;
红色：故障灯，设备输出过载或短路；

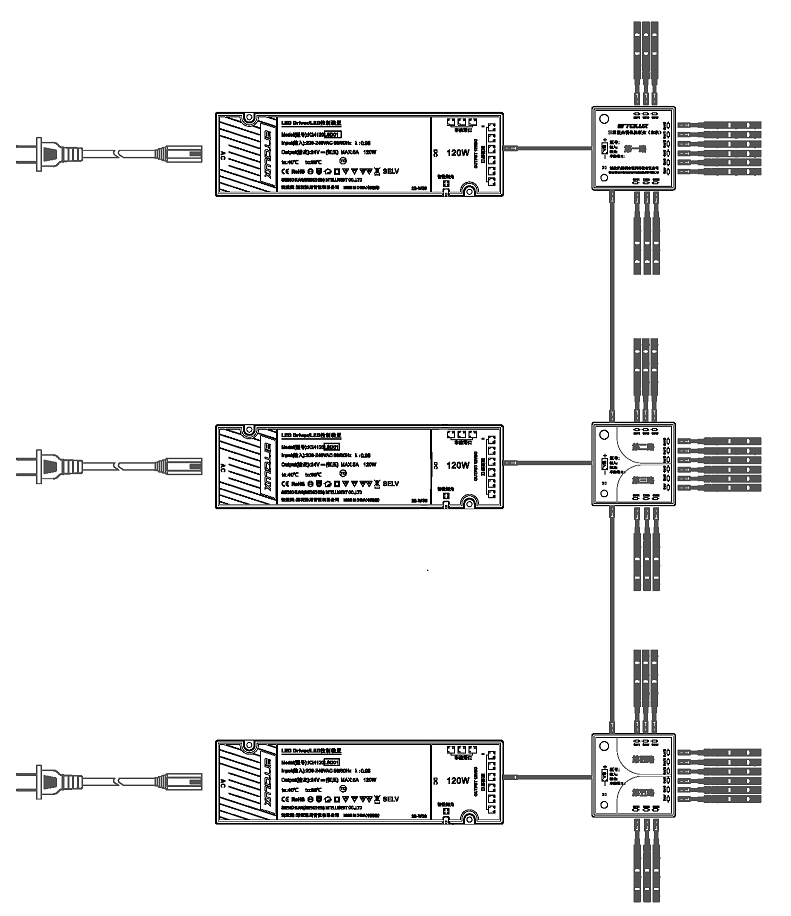

6. 主从机接线图
如上图所示：一个主机和两个从机连接后，可以成为一个五组36口的控制器，第一组为主机的12个接口；第二组为第一个从机的1-6接口；第三组为第一个从机的7-12接口；第四组为第二个从机的1-6接口；第五组为第二个从机的7-12接口。
复位按键的三个功能(短按、长按5秒、长按10秒)，三个控制器均可使用该操作；
7. 对码步骤
- 遥控器和单组灯光对码：短按复位按键，设备进入设置状态，S1361的主机和从机所接的灯会从第一组、第二组、第三组、第四组、第五组、全亮循环变化，这时遥控器按下对码键，对应的灯亮灭三次，即对码成功；
- 遥控器和多组灯光对码：例如遥控器和第二、三组对码，先按照上一步和第二组对码成功，再短按复位按键，使第三组灯亮，再使用遥控器打开第二组灯光，此时第二、三组灯光点亮，按下遥控器对码键，第二、三组灯亮灭三次，遥控器即匹配第二、三组灯光；
- 遥控器清码：控制盒进入设置状态，同时按下遥控器的对码和清码键，绿色指示灯闪烁后，即清码成功

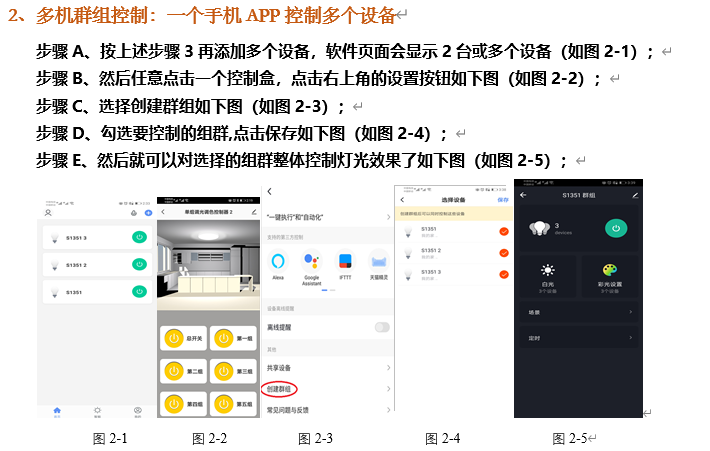

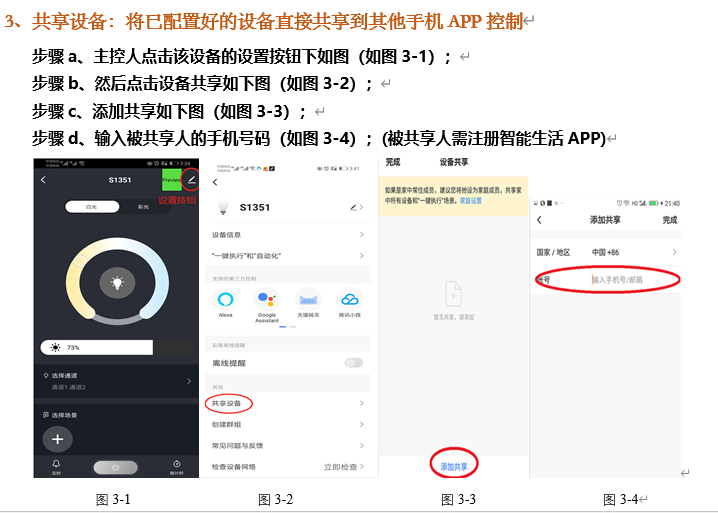

8. 与“博洛尼智能APP”配套使用方法

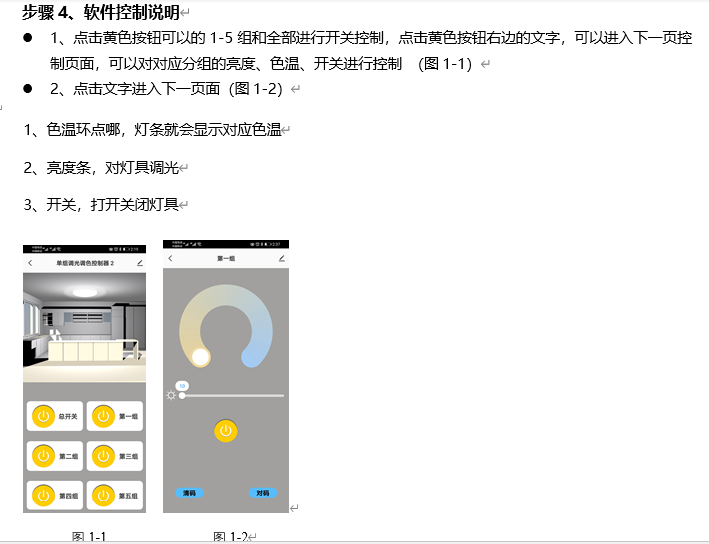

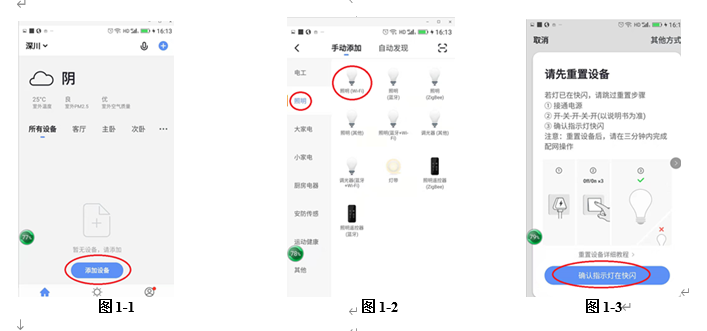

1、软件操作说明
步骤1、到软件商城上下载并安装“博洛尼智能”APP；
步骤2、注册一个智能生活账号(用手机号注册)；

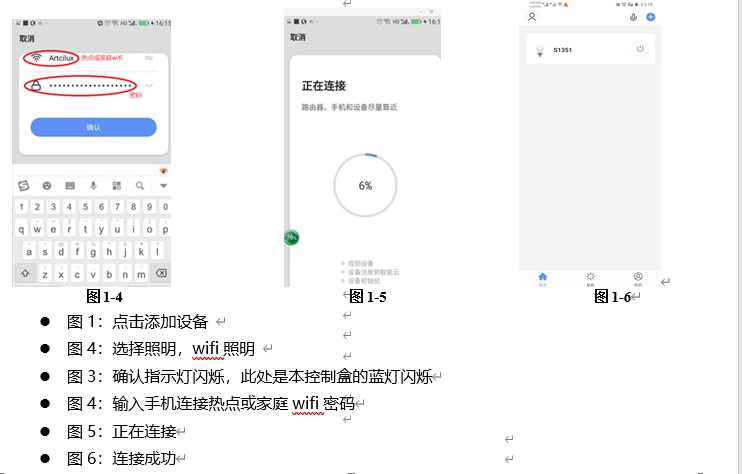

步骤3、连接电源控制盒，给电源上电，添加连接设备；
9. 安装视频二维码（安装前请仔细查看说明书以及安装视频）
黑色1361控制盒与1361系列无线开关配对视频参看右侧二维码
